3H-IR14
兼具動態及靜止檢知的自動門感應器
3H-IR14（HR94D系列 的後繼機種）
結合成本效益與通行者安全於一體的感應器

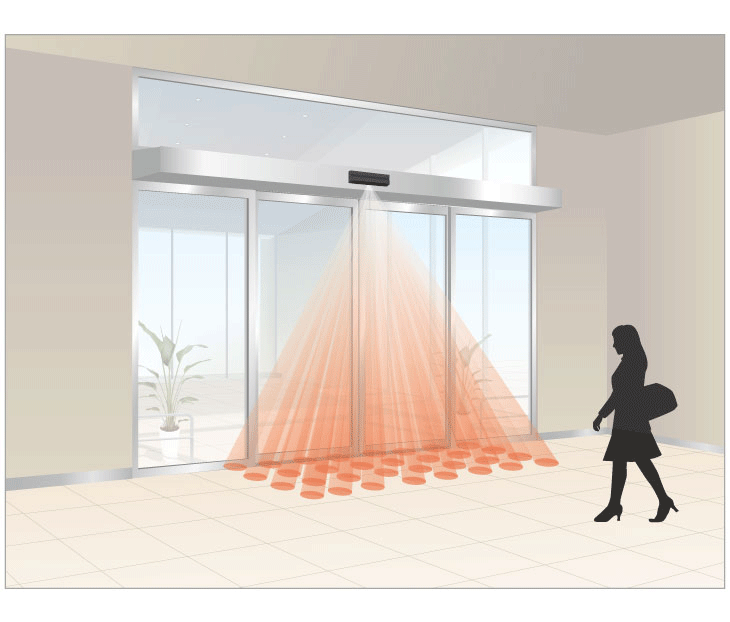

主動式紅外線感應器

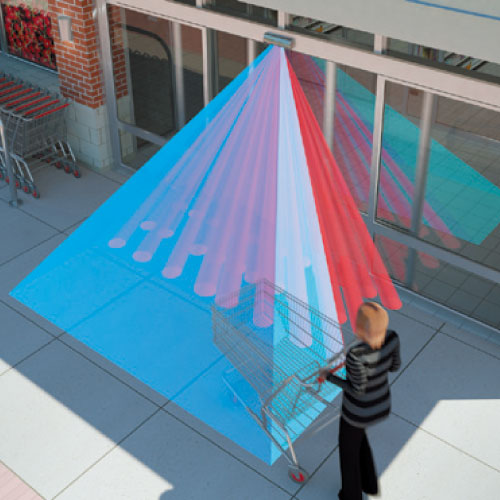

主動式紅外線感應器將紅外線射向地面再反射回來, 依反射量的變化,可檢知範圍內的人或物體。
推薦功能

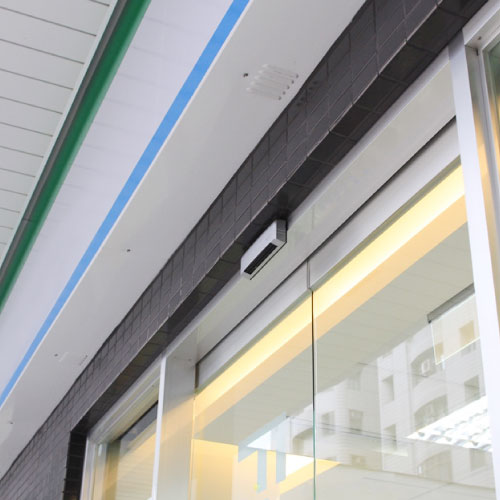

安裝場所
特色
業界最小
- 市場上最小巧的感應器，提供通行者在使用上的主動性及安全性
保護通行者安全
- 靠近門扇的第一列及第二列紅外線可設定為永久靜止檢知，確保通行者安全
高效節能
- 可精確調整檢知範圍，減少在繁忙都市環境內所造成的誤動作
可靠性
- 感應器內部的自動監測智能軟體，可確保在所有環境
皆可安全，可靠的運行

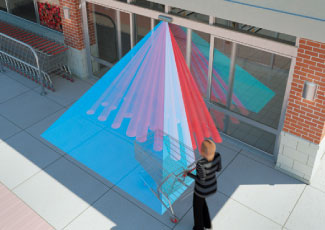

偵測區域寬廣
安裝簡便
設計精美

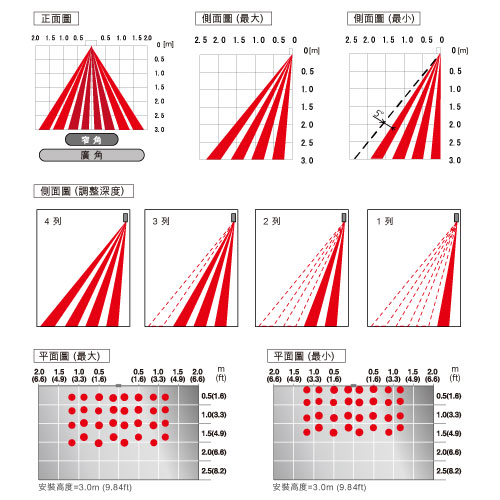

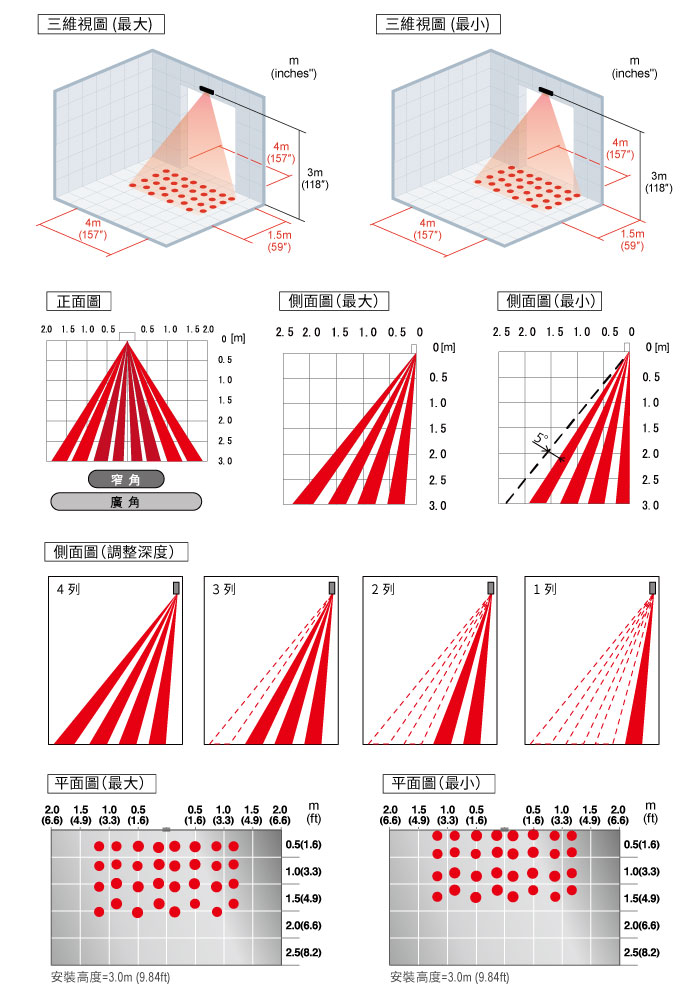

檢知範圍 [m(ft)]

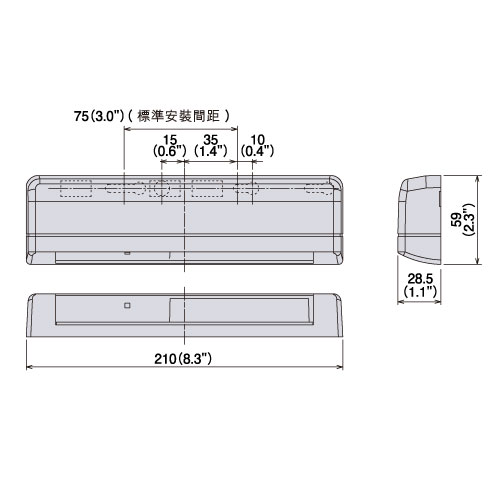

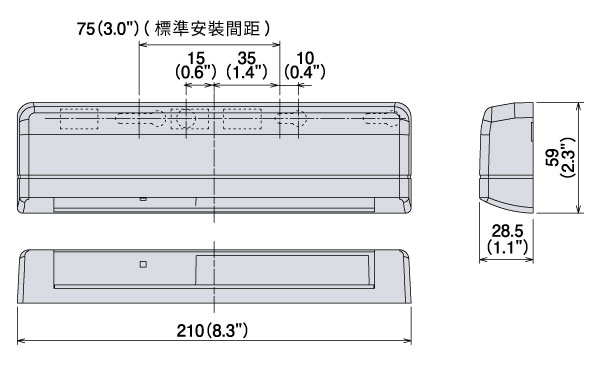

外型尺寸 [mm(inches")]
規格明細
您可以通過滾動查看整個圖。
| 品名 | 3H-IR14 | |
|---|---|---|
| 檢知方法 | 主動性紅外線反射 | |
| 安裝高度 | 最大3.0m (9.84ft) | |
| 感度調節 | 可使用 (電位器) | |
| 調整深度 | 角度 : 0° / +5° 列 : 1列 ~ 4列 |
|
| 調整寬度 | 寬 / 窄 | |
| 頻道 | 4頻道 | |
| 静止檢知時間 | 2秒 / 30秒 / 60秒 / ∞ | |
| 監測模式 | 普通 / 雪 | |
| 自我診斷 | ON / OFF | |
| LED指示燈 | 待機 : 綠燈 偵測3, 4列 : 紅燈 偵測2列 : 閃紅燈(低速) 偵測1列 : 閃紅燈(高速) 偵測到門扇 : 橘燈 等待重置 : 閃橘燈 自我診斷錯誤 : 綠/紅燈交互閃爍 |
|
| 電源 | AC/DC : 12 ~ 24V±10% | |
| 耗電量 | AC12V : 最大1.3VA，AC24V : 最大1.5VA DC12V : 最大65mA，DC24V : 最大35mA |
|
| 輸出 | 繼電器接點1c DC50V 0.1A (阻抗負荷) 故障保安 |
|
| 關門延遲時間 | 約0.5秒 | |
| 使用溫度範圍 | -20℃ ~ +60℃，(-4°F ~ +140°F) | |
| 外型尺寸 | 210mm (W)，59mm (H)，28.5mm (D) | |
| 重量 | 約180g (0.40 lbs) | |
| 顏色 | S : 銀色，BL : 黑色 | |
| 配件 | 配線，安裝圖，說明書 | |
