HR100-CT

頁首 > 產品介紹 > 平移自動門 > HR100-CT

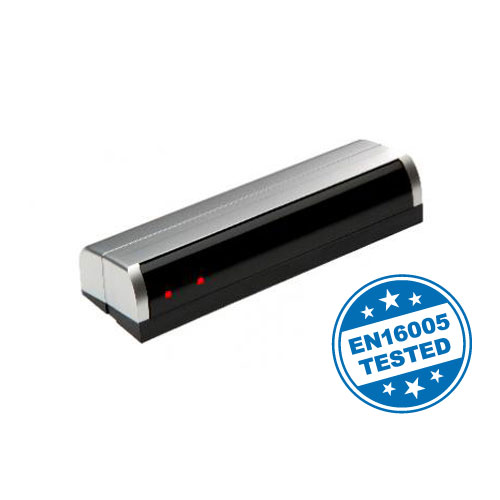

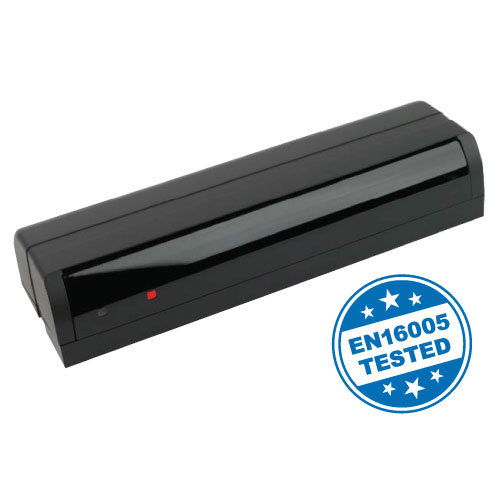

兼具主動及安全的紅外線自動門感應器
HR100-CT (EN16005)

可設定為單向偵測模式的遠距離自動門感應器

* EN16005規章為歐盟應用於通行者自動門的章程。

HR100-CT參閲動作原理

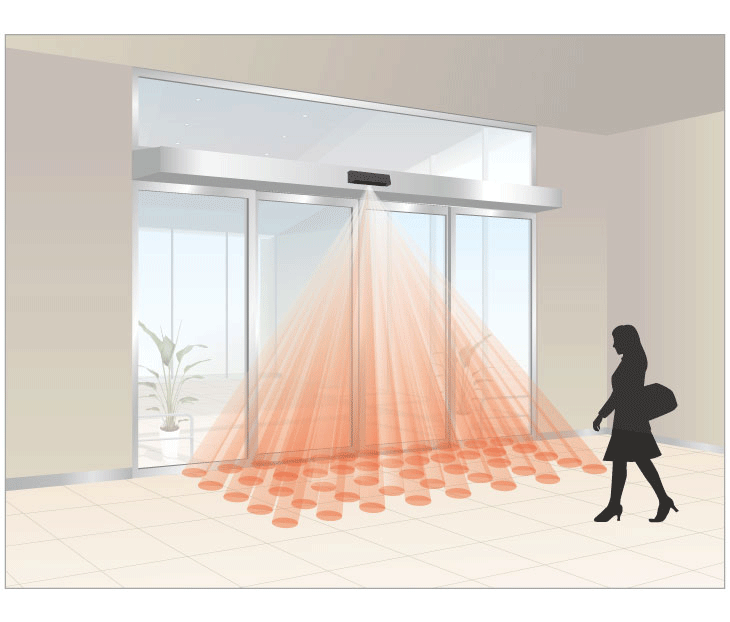

主動式紅外線感應器

主動式紅外線感應器

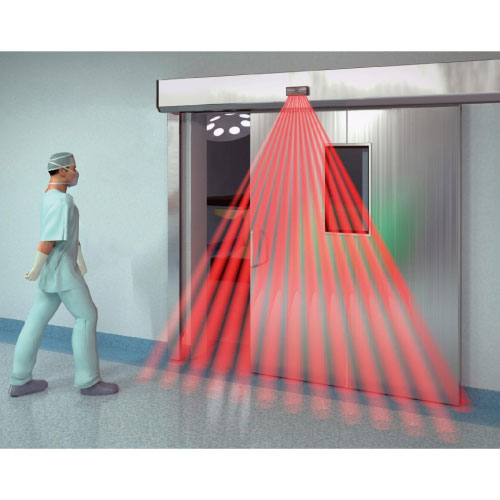

主動式紅外線感應器將紅外線射向地面再反射回來, 依反射量的變化,可檢知範圍內的人或物體。

推薦功能
安裝場所

圖標説明從此處
  • 紅外線
  • 門扇路徑的監控
  • 靜止物體檢知
  • 全彩LED
  • 平整
  • ECO模式
  • 降雪模式
  • 自我診斷
  • 防水
  • 方向檢知
  • 起動+安全
  • 大型商業設施
  • 小型商店
  • 交通設施
  • 醫療設施
  • 公共設施
  • 餐飲服務設施
  • 藝文設施
  • 辦公大樓
  • 休閒設施
  • 住宅

特色

節能

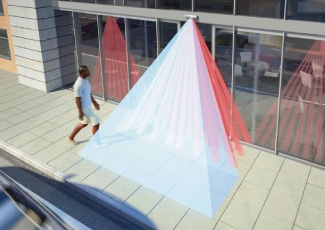

  • 具備高性能的方向性偵測模式,設定為標準模式時,可縮短20%的開門時間、減少6%用電量

保護通行者安全的卓越功能

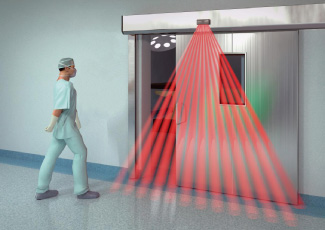

  • 具有記憶門扇移動的特性且紅外線光幕的性能可檢知到門扇的內側,進而更加確保行進於不同方向的通行者安全

多功能型

  • HR100-CT能適時地調整門扇的主動性以及通行者的安全偵測範圍,適合安裝於各種平移門

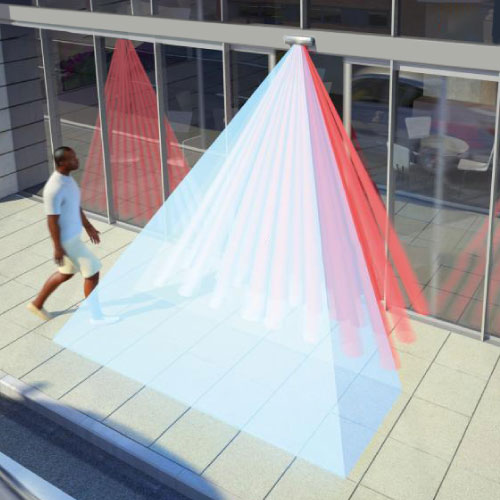

HR100-CT_檢知範圍
HR100-CT_檢知範圍

安裝簡便

  • HR100-CT安裝時所需資訊皆已印製於感應器上

* EN16005規章為歐盟應用於通行者自動門的章程。

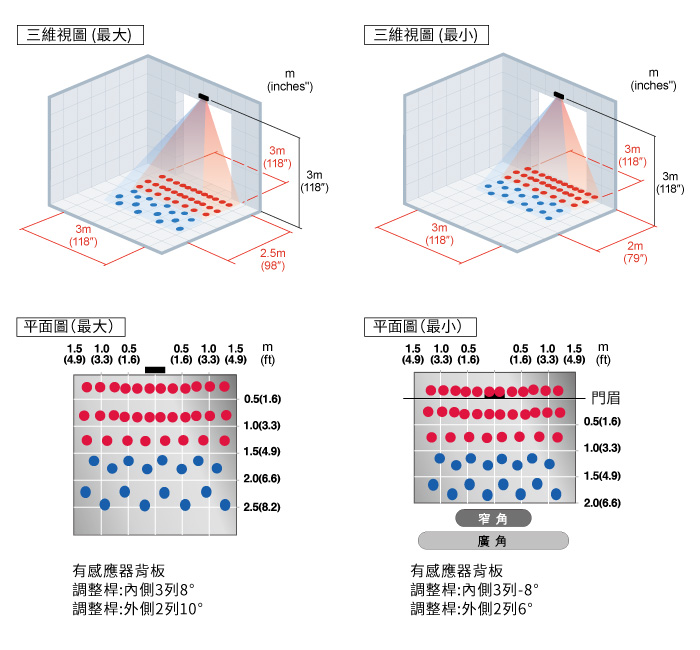

檢知範圍 [m(ft)]

檢知範圍

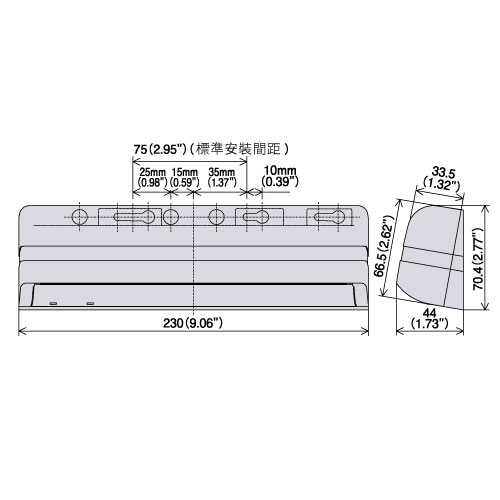

外型尺寸 [mm(inches")]

外型尺寸

規格明細

您可以通過滾動查看整個圖。

品名 HR100-CT 雙輸出的主動及安全性紅外線自動門感應器
檢知方法 紅外線主動偵測
安裝高度 最大3.0m (9.84ft)
感度調節 可使用 (電位器)
調整深度 內3列 (-8° ~ 0°)
外2列 (0° ~ +10°)
2 ~ 5列 (用指撥開關調整)
調整寬度 內3列 (寬 / 窄)
外2列 (寬 / 窄)
頻道 4頻道 (用指撥開關調整)
静止檢知時間 2秒 / 30秒 / 60秒 / ∞ (內3列)
1秒 (外2列)
監測模式 普通 / 雪 (用指撥開關調整)
門扇檢知 ON / OFF (用指撥開關調整)
方向偵測 ON / OFF (用指撥開關調整)
LED指示燈 待機 : 綠燈
偵測4, 5列 : 藍燈
偵測3列 : 紅燈
偵測2列 : 閃紅燈(低速)
偵測1列 : 閃紅燈(高速)
自我診斷錯誤 : 綠/紅燈交互閃爍(高速)
電源 AC/DC : 12 ~ 24V±10%
耗電量 AC12V : 最大1.5VA,AC24V : 最大2.0VA
DC12V : 最大80mA,DC24V : 最大50mA
輸出 1,2 列 : 電晶體開關 最大7.5mA (阻抗負荷)
2,3,4,5列 : A形繼電器 DC50V 0.1A (阻抗負荷)
測試輸入 最大6mA @ 24VDC
關門延遲時間 約0.5秒
反應速度 約0.1秒 ~ 0.2秒
使用溫度範圍 -20℃ ~ +60℃,(-4°F ~ +140°F)
使用溼度 低於80%
防水防塵等級 IP54
外型尺寸 230mm (W),70mm (H),44mm (D)
重量 約250g (0.55 lbs)
顏色 S : 銀色,BL : 黑色
配件 配線(2.5m), 安裝螺絲(2本), 安裝圖, 說明書

選配

HA-120為HR100-CT內蔵安裝用固定架

HA-120 Internal mounting bracket HR100-CT

需HA-120固定架,才可將HR100-CT內蔵在自動門橫樑底部。與横樑無違和感,造型時尚。
