SSS-5

頁首 > 產品介紹 > 90度開關門 > SSS-5

只要一個主機就能提供所有90度開自動門的安全性
SSS-5 (EN16005)

業界第一台,只要一個主機就可以讓90度開自動門具有全面性的安全防護

* EN16005規章為歐盟應用於通行者自動門的章程。

SSS-5參閲動作原理

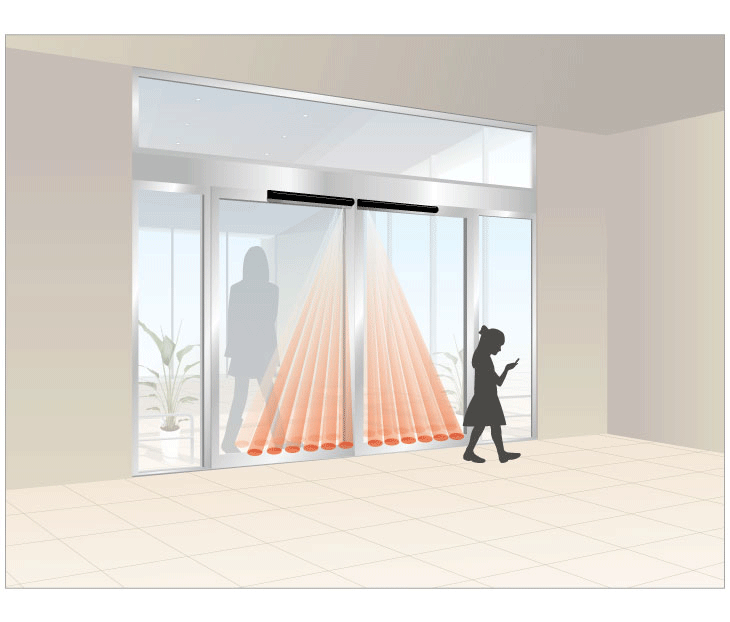

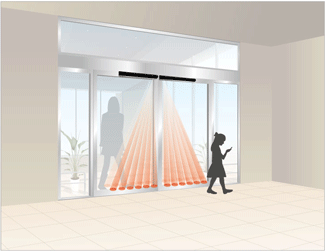

主動式紅外線感應器

主動式紅外線感應器

主動式紅外線感應器將紅外線射向地面再反射回來, 依反射量的變化,可檢知範圍內的人或物體。

推薦功能
安裝場所

圖標説明從此處
  • 紅外線
  • 高密度檢知範圍
  • 靜止物體檢知
  • 自我診斷
  • 防水
  • 安全
  • 大型商業設施
  • 交通設施
  • 環境設施
  • 工廠設施

特色

一個主機有6點紅外線偵測點

可以偵測到很接近地面上的物體

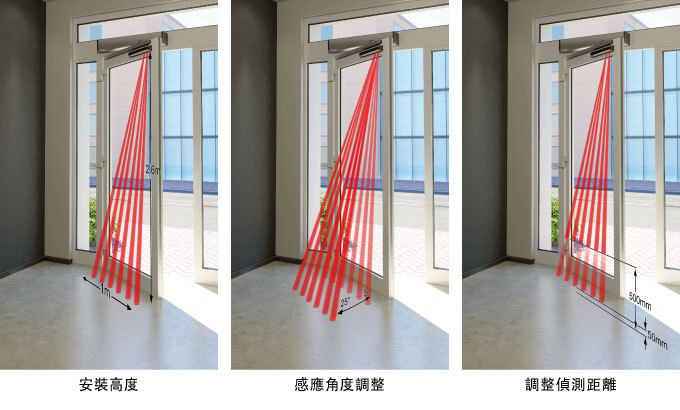

SSS-5_調整模式

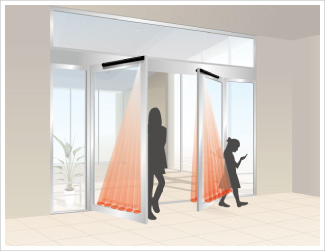

內側及外側皆安裝時可以保護門扇內外側通行者的安全

SSS-5_內側及外側皆安裝時可以保護門扇內外側通行者的安全
SSS-5_內側及外側皆安裝時可以保護門扇內外側通行者的安全

最佳通行者安全性

  • 只要一個主機即可提供涵蓋800-1,000mm門扇寬度,確保90度開自動門的安全保護

節省成本

  • 不需要2組主機即可確保符合EN16005的規範標準

安裝簡易

  • 具有可拆式接線端子及偵測距離按鍵之設定,可以減少安裝時間

耐用又可靠

  • 具有可靠、堅硬的本體設計,在安裝時不易損壞

性能可靠

  • SSS-5適用於所有的地板和反射環境

* EN16005規章為歐盟應用於通行者自動門的章程。

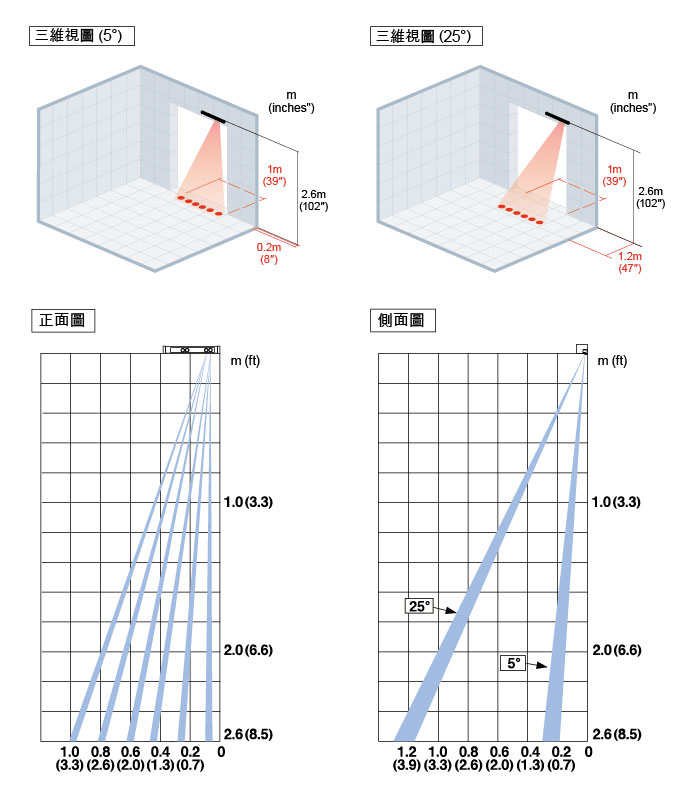

檢知範圍 [m(ft)]

檢知範圍

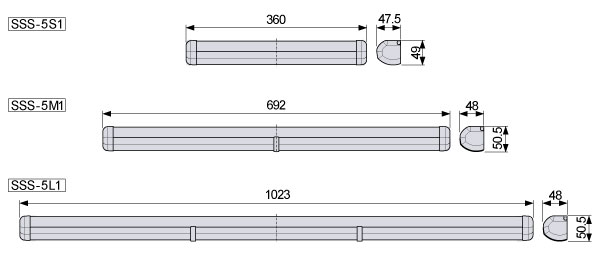

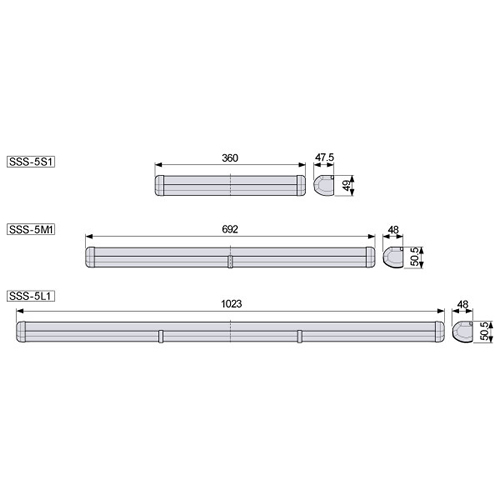

外型尺寸 [mm]

外型尺寸

規格明細

您可以通過滾動查看整個圖。

品名 SSS-5 適用於90度開自動門安全感應器
檢知方法 紅外線靜止檢知具 P.S.D. 距離量測

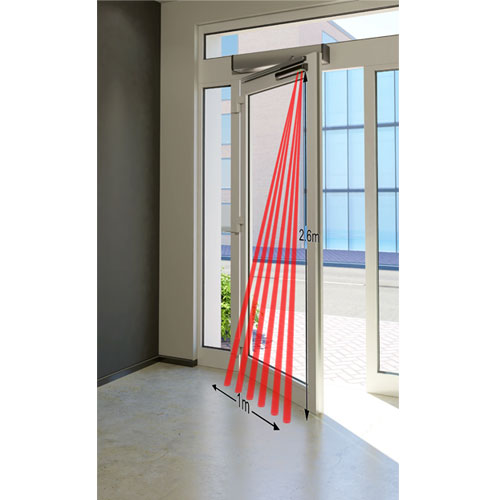

安裝高度 最大2.6m (8.53ft)

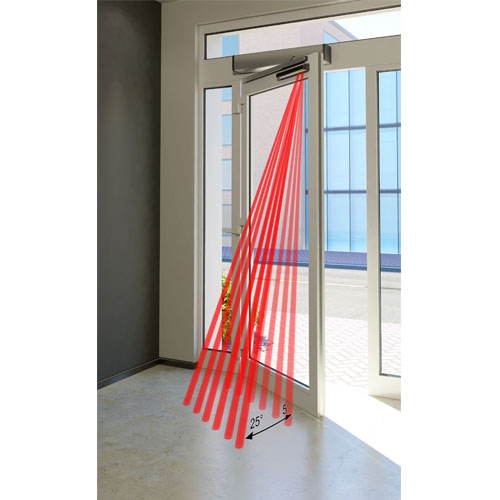

調整模式 感應角度調整 : 5° / 10° / 15° / 20° / 25°

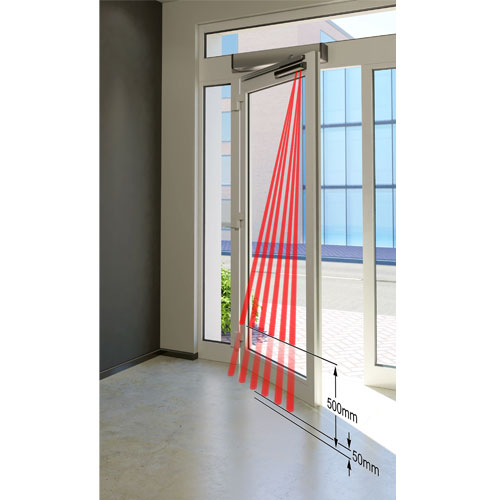

調整偵測距離 : 不檢知帶 (50 ~ 500mm) 可調
檢知範圍 0 ~ 最大2.5m (8.2ft)
頻道 2頻道 (用指撥開關調整)
静止檢知時間
LED指示燈 待機 : 綠燈
偵測中 : 紅燈
自我診斷錯誤 : 綠/紅燈交互閃爍
電源 AC/DC : 12 ~ 24V±10%
耗電量 AC12V : 1.7VA,AC24V : 2.3VA (以一片電路板為單位)
DC12V : 95mA,DC24V : 55mA
輸出 非電壓1C DC50V 0.1A
測試輸入 DC24V : 最大6mA
關門延遲時間 約0.5秒
反應速度 小於0.1秒
使用溫度範圍 -20℃ ~ +60℃,(-4°F ~ +140°F)
指撥開關功能 輸入測試 : DIP1
頻道設定 : DIP2
繼電器輸出模式 : DIP3
遮蔽檢知點 : DIP4,5
檢知範圍 : DIP6,7,8
防水防塵等級 IP54
外型尺寸 SSS-5S1 : 360mm (W),49mm (H),47.5mm (D)
SSS-5M1 : 692mm (W),50.5mm (H),48mm (D)
SSS-5L1 : 1,023mm (W),50.5mm (H),48mm (D)
重量 SSS-5S1 : 約350g (0.77 lbs)
SSS-5M1 : 約540g (1.19 lbs)
SSS-5L1 : 約760g (1.68 lbs)
顏色 BL : 黑色
配件 安裝螺絲, 安裝圖, 說明書, 配線保護管, 配線固定蓋
