HR400-IND
兼具主動及安全性的寬大工業自動門感應器
HR400-IND
結合主動及靜止檢知技術的工業用自動門感應器，安裝高度可達4.7m

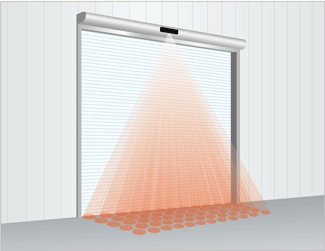

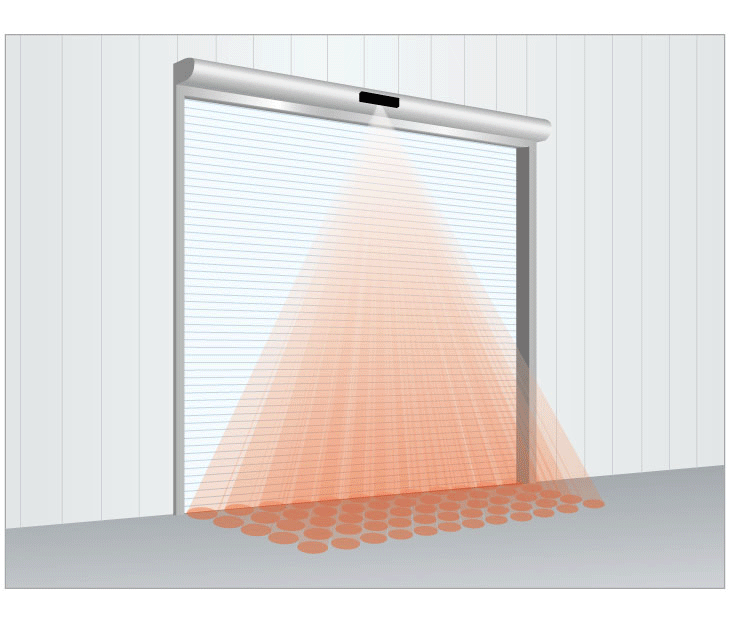

主動式紅外線感應器
主動式紅外線感應器將紅外線射向地面再反射回來, 依反射量的變化,可檢知範圍內的人或物體。
推薦功能
安裝場所
特色

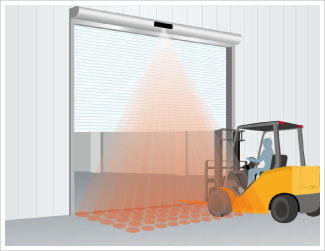

6m寛 x 4m深的檢知範圍，能確保即時感應到快速移動並接近所有類型工業門的物體
適當時間開門
- 可廣範圍設定檢知面積，達到適當時間開門
通行者安全的最大活用
- 高密度的紅外線範圍，避免通行者接觸到門扇的危險性
避開門扇碰撞的危險
- 静止體検出時間設定在∞，可防止門扇碰撞到静止物體
減輕建築物的能源損失
- 利用方向性検知技術，可節能約20%

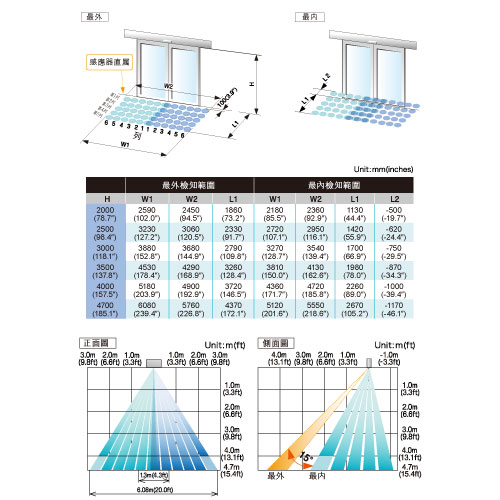

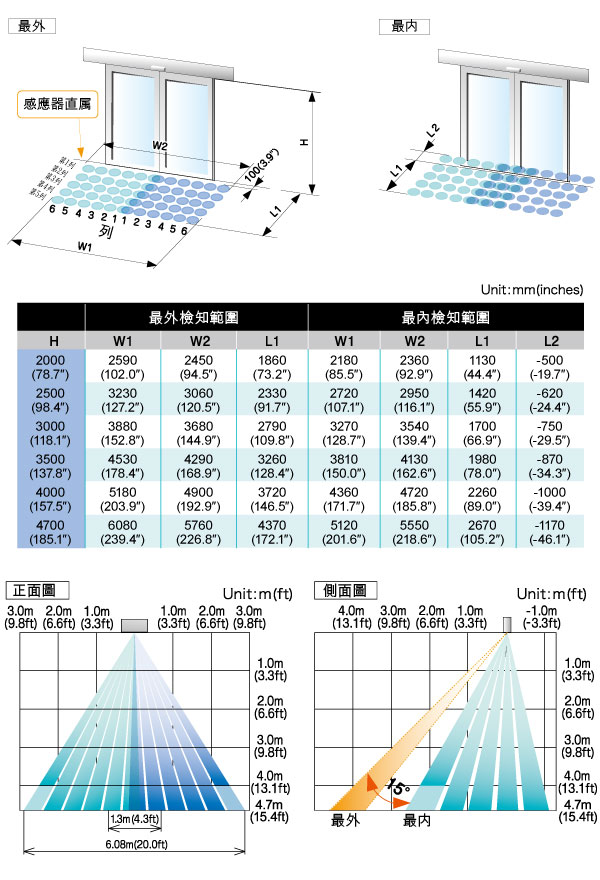

檢知範圍

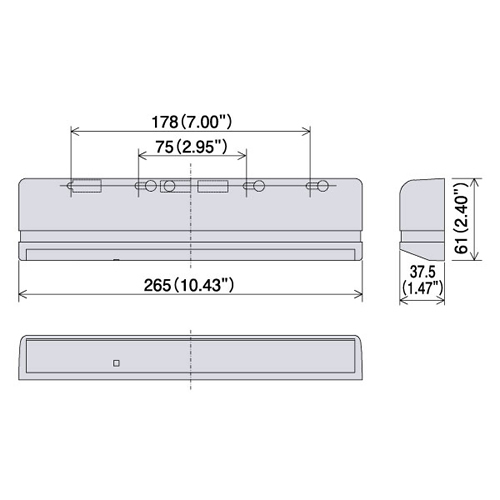

外型尺寸 [mm(inches")]
規格明細
您可以通過滾動查看整個圖。
| 品名 | HR400-IND 高型工業門用複合式感應器 | |
|---|---|---|
| 檢知方法 | 紅外線主動偵測 | |
| 安裝高度 | 最大4.7m (15.5ft) | |
| 感度調節 | 可使用 (電位器) | |
| 調整深度 | 角度 : 0° ~ +15° (用螺丝调整) 設定偵測列數 : 5列 / 4列 / 3列 / 2列 (用指撥開關調整) |
|
| 調整寬度 | 設定偵測寬度 : 左&右 各6列 / 4列 / 2列 (左&右分別用指撥開關調整) 移動偵測寬度 : 左&右 各移動1列 (左&右各一個調節鈕) |
|
| 頻道 | 4頻道 (用指撥開關調整) | |
| 静止檢知時間 | 2秒 / 60秒 / 10分 / ∞ | |
| 監測模式 | 普通 / 雪 (用指撥開關調整) | |
| 門扇檢知 | ON / OFF (用指撥開關調整) | |
| 方向偵測 | ON / OFF (用指撥開關調整) | |
| LED指示燈 | 待機 : 綠燈 門扇檢知中 : 閃綠燈 偵測中 : 紅燈 搜尋中 : 橘燈 指撥開關設定或感度變動 : 閃橘燈 自我診斷錯誤 : 綠/紅燈交互閃爍 |
|
| 電源 | AC/DC : 12 ~ 24V±10% | |
| 耗電量 | AC12V : 最大2.5VA，AC24V : 最大2.5VA DC12V : 最大140mA，DC24V : 最大65mA |
|
| 輸出 | 繼電器形式1C DC50V 0.1A (阻抗負荷) | |
| 關門延遲時間 | 約0.5秒 | |
| 反應速度 | 約0.1秒 | |
| 使用溫度範圍 | -20℃ ~ +60℃，(-4℉ ~ +140℉) | |
| 使用溼度 | 低於80% | |
| 防水防塵等級 | IP54 | |
| 外型尺寸 | 265mm (W)，61mm (H)，37.5mm (D) | |
| 重量 | 約290g (0.64 lbs) | |

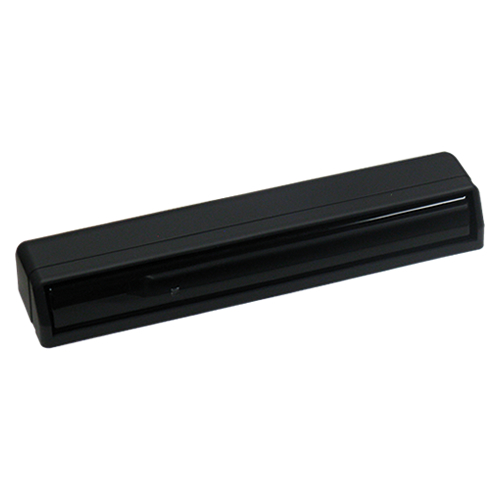

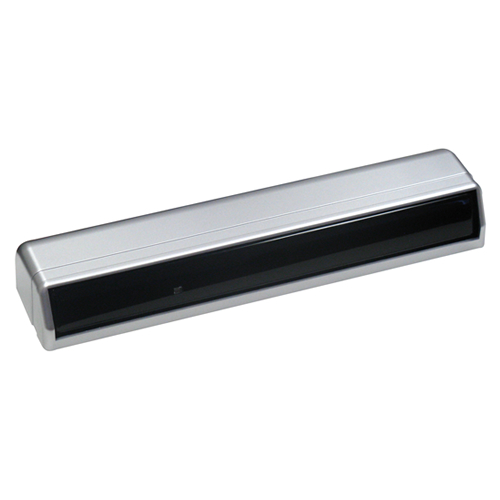

| 顏色 | S : 銀色，BL : 黑色 | |
| 配件 | 配線(8m), 安裝螺絲(2本), 安裝圖, 說明書 | |
