3H-IR14TS

頁首 > 產品介紹 > 平移自動門 > 3H-IR14TS

兼具起動及安全的紅外線感應器

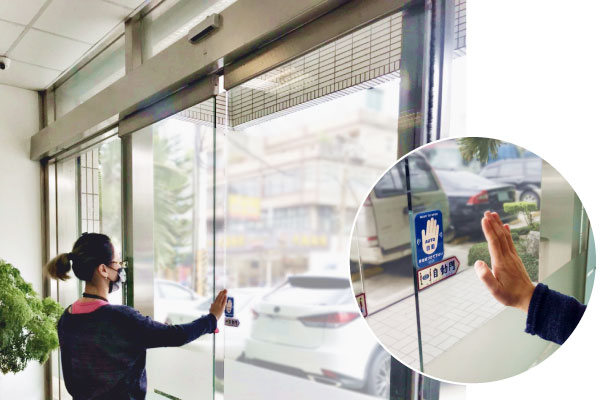

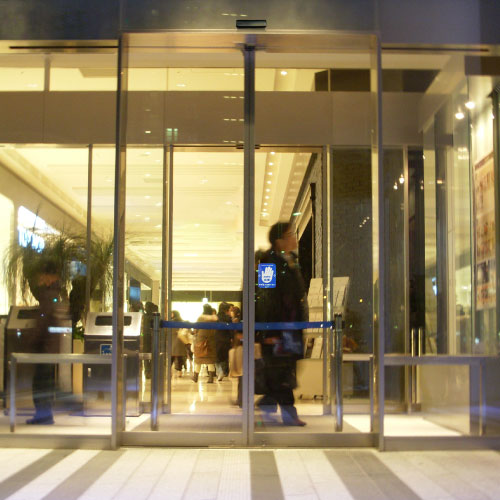

3H-IR14TS空中觸摸

非接觸式的模擬觸摸開關、只要手一接近貼紙、門扇會自動開、避免接觸而造成病毒感染的危険

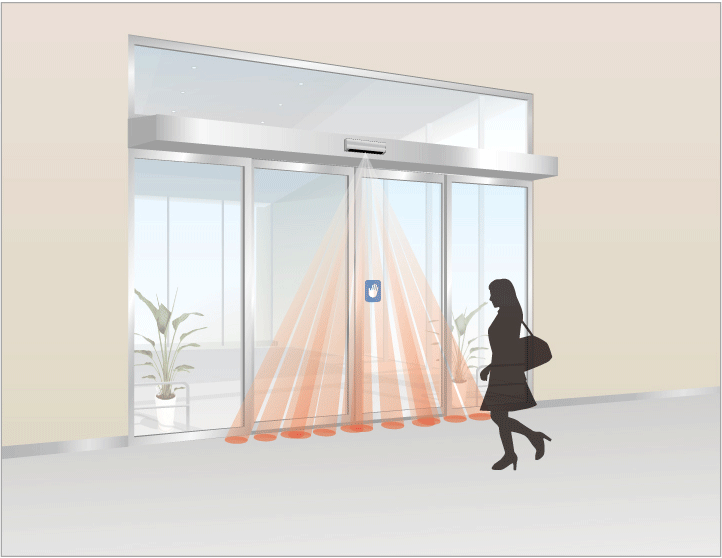

3H-IR14TS參閲動作原理

主動式紅外線感應器

主動式紅外線感應器

主動式紅外線感應器將紅外線射向地面再反射回來, 依反射量的變化,可檢知範圍內的人或物體。

推薦功能
安裝場所

圖標説明從此處
  • 紅外線
  • 靜止物體檢知
  • 全彩LED
  • ECO模式
  • 降雪模式
  • 自我診斷
  • 防水
  • 起動+安全
  • 小型商店
  • 交通設施
  • 醫療設施
  • 公共設施
  • 餐飲服務設施
  • 藝文設施
  • 辦公大樓
  • 休閒設施
  • 住宅

特色

衛生的

  • 手一接近、不用觸摸到、門扇自動開
衛生的

確保安全

  • 検知到手(人)、門扇起動後、安全保護範圍也會作動、防止通行者和門扇的事故

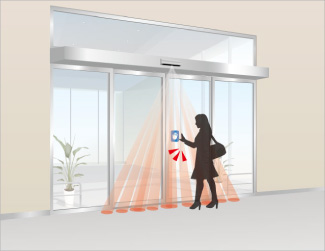

  • 光線式觸摸: 手接近第1列時、模擬觸摸開關起動

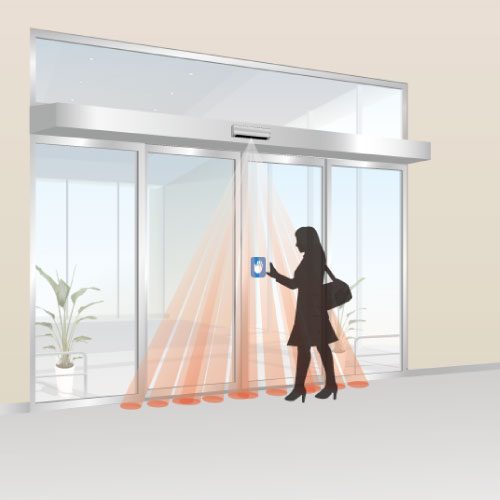

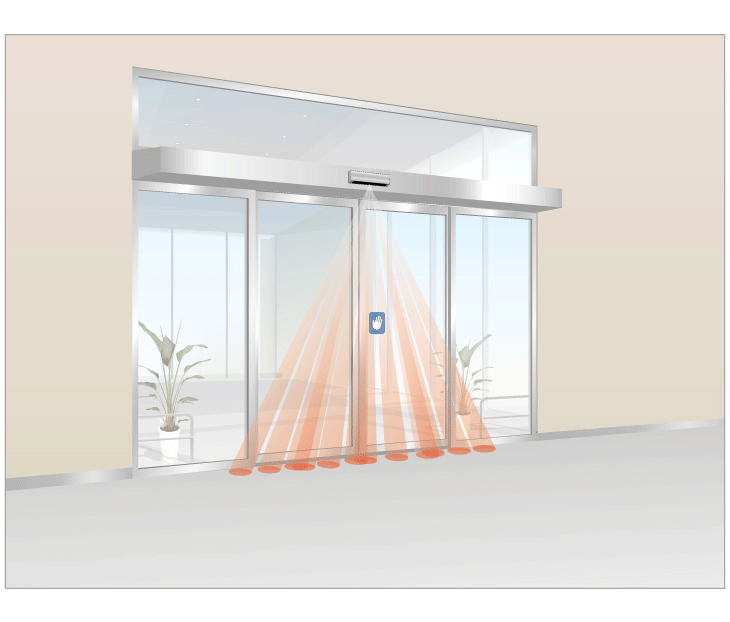

3H-IR14TS_起動範圍
3H-IR14TS_起動範圍

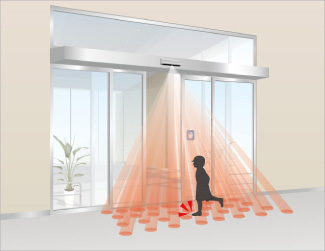

  • 安全範圍保護的第2~4列也會作動

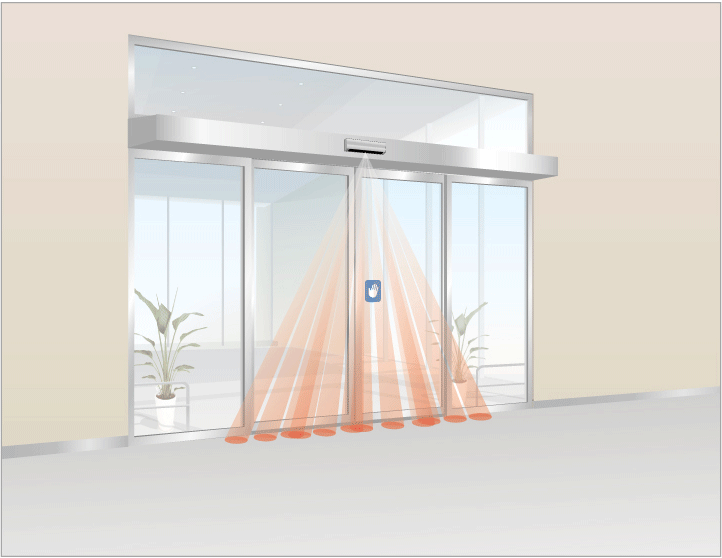

3H-IR14TS_安全保護範圍
3H-IR14TS_安全保護範圍

節能

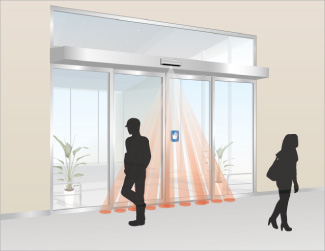

  • 只限定要進入者才開門、減少不必要横向路過的開關門次數

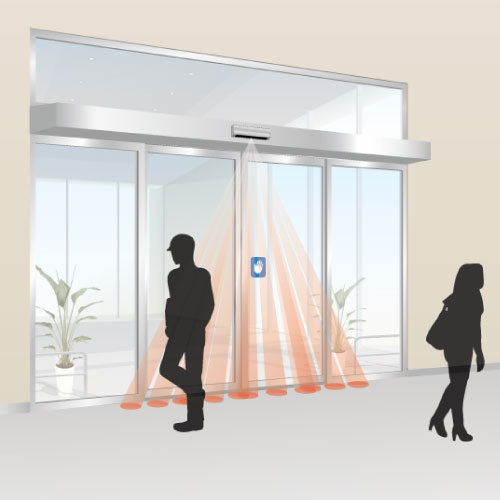

3H-IR14TS_節能
3H-IR14TS_起動範圍

精巧

  • 設定簡單、安装容易

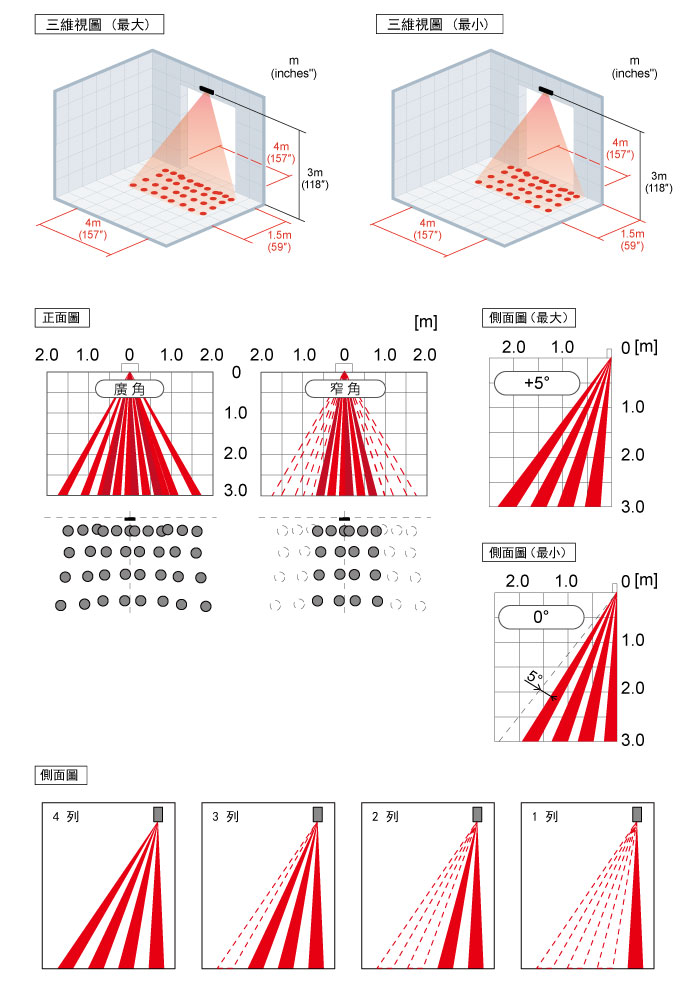

檢知範圍 [m(ft)]

檢知範圍

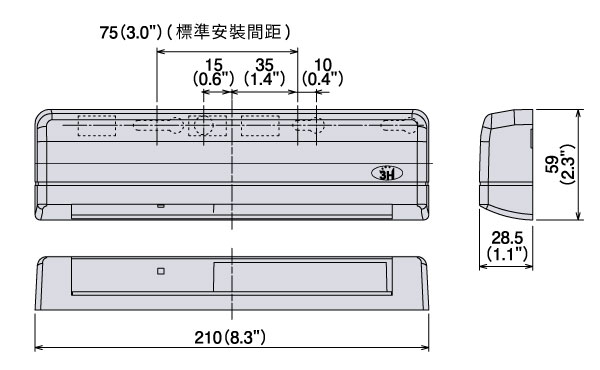

外型尺寸 [mm(inches")]

外型尺寸

規格明細

您可以通過滾動查看整個圖。

品名 3H-IR14TS
檢知方法 主動性紅外線反射
安裝高度 最大3.0m (9.84ft)
感度調節 可使用 (電位器)
調整深度 角度 : 0° / 5°
列 : 1列 ~ 4列
調整寬度 寬 / 窄
頻道 2頻道
静止檢知時間 第1列:2秒 / 10秒 / 60秒 / 180秒
第2 ~ 4列:2秒
監測模式 普通 / 虫
自我診斷 ON / OFF
LED指示燈 待機時:(第1列監視)緑燈  (有効列監視)淡藍色燈
偵測1列 : 紅燈   偵測2,3,4列 : 藍燈
※複數列同時検出時、以最内列為優先。
偵測到門扇 : 橘燈
等待重置 : 閃橘燈(高速)
自我診斷錯誤 : 綠/紅燈交互閃爍(高速)
基本値錯誤 : 綠/紅燈交互閃爍(低速)
電源 AC/DC : 12 ~ 24V±10%
耗電量 AC12V : 最大1.1VA,AC24V : 最大1.3VA
DC12V : 最大70mA,DC24V : 最大40mA
輸出 繼電器接點1A DC50V 0.1A (阻抗負荷)
關門延遲時間 約0.5秒
反應速度 約0.1 ~ 0.2秒
使用溫度範圍 -20℃ ~ +60℃,(-4°F ~ +140°F)
使用溼度 低於80%
防水防塵等級 IP54
外型尺寸 210mm (W),59mm (H),28.5mm (D)
重量 約180g (0.40 lbs)
顏色 S : 銀色,BL : 黑色
配件 非接觸貼紙, 配線,安裝圖,說明書
