SSR-3

頁首 > 產品介紹 > 平移自動門 > SSR-3

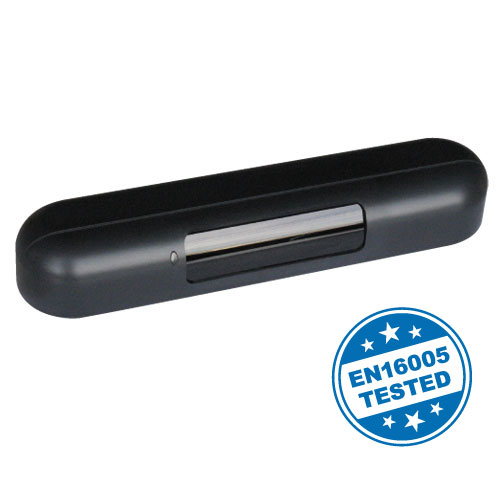

兼具紅外線及雷達功能的自動門感應器
SSR-3 (EN16005)

可設定為單向偵測模式的遠距離自動門感應器

* EN16005規章為歐盟應用於通行者自動門的章程。

SSR-3參閲動作原理

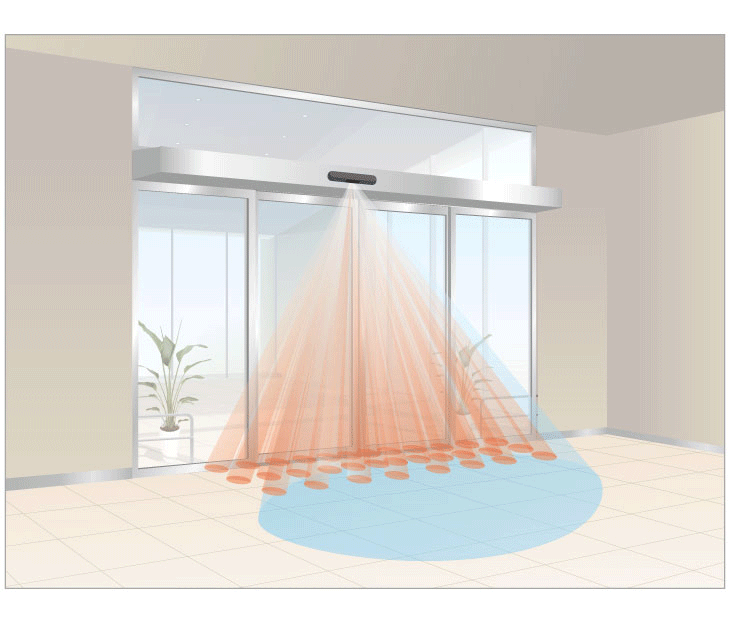

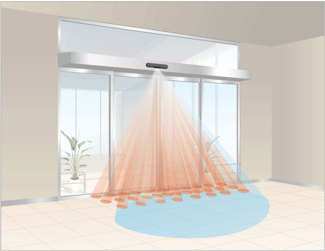

複合式感應器

複合式感應器

複合式感應器結合紅外線及微波的優點。微波可檢知快速移動的物體,紅外線則可檢知到靜止物體的存在。

推薦功能
安裝場所

圖標説明從此處
  • 紅外線
  • 雷達
  • 門扇路徑的監控
  • 靜止物體檢知
  • 全彩LED
  • ECO模式
  • 降雪模式
  • 自我診斷
  • 防水
  • 方向檢知
  • 起動+安全
  • 大型商業設施
  • 小型商店
  • 交通設施
  • 醫療設施
  • 公共設施
  • 餐飲服務設施
  • 藝文設施
  • 辦公大樓
  • 休閒設施
  • 住宅

特色

節能

  • 具備高性能的方向性偵測模式,可縮短開門時間以及減少用電量

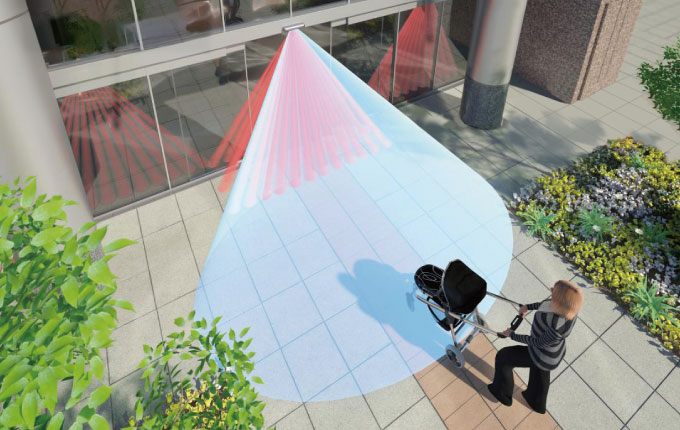

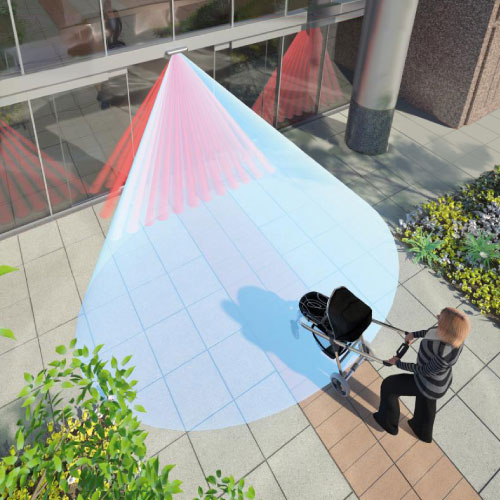

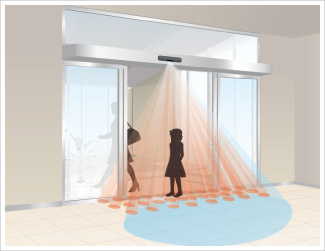

對行進於不同方向的通行者,有卓越的保護功能

  • 具有記憶門扇移動的特性且紅外線光幕的性能可檢知到門扇的內側,進而更加確保行進於不同方向的通行者安全
SSR-3_對行進於不同方向的通行者,有卓越的保護功能
SSR-3_對行進於不同方向的通行者,有卓越的保護功能

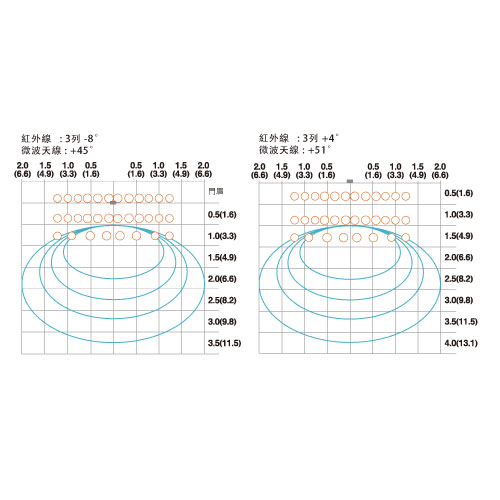

偵測區域寬廣

  • 檢知範圍達4公尺寬X4公尺深,且可設定準確的開門時間,適用於機場,超級市場,購物中心
SSR-3_檢知範圍

安裝簡便

  • SSR-3安裝時所需資訊皆已印製於感應器上

* EN16005規章為歐盟應用於通行者自動門的章程。

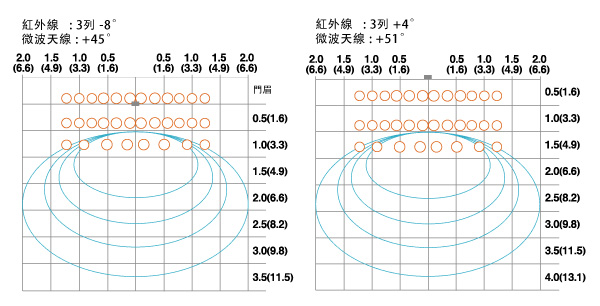

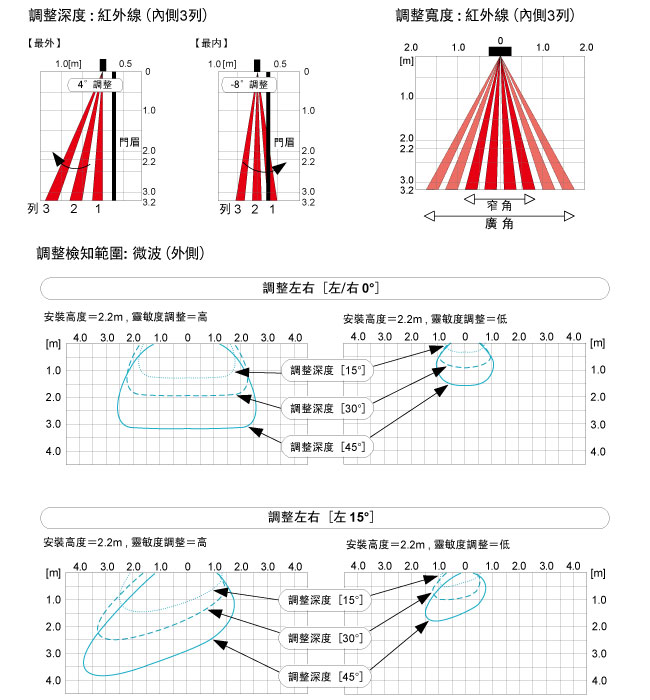

檢知範圍 [m(ft)]

檢知範圍

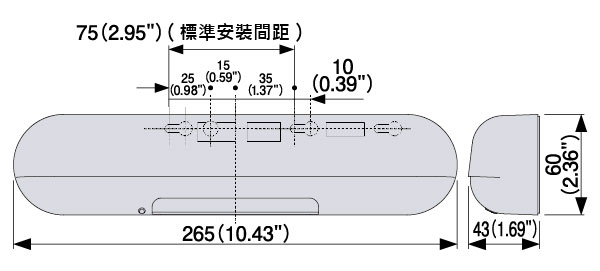

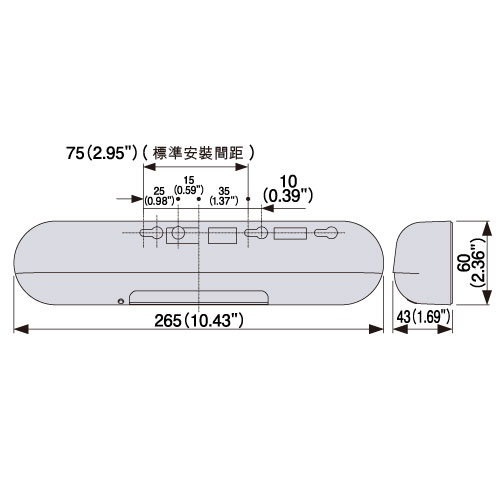

外型尺寸 [mm(inches")]

外型尺寸

規格明細

您可以通過滾動查看整個圖。

品名 SSR-3 雙輸出的主動及安全性紅外線自動門感應器
檢知方法 兼具微波型動體檢知24GHz頻道以及紅外線靜止檢知
安裝高度 最大3.2m (10.50ft)
感度調節 可使用 (電位器)
調整深度 主動性紅外線3列 -8° ~ +4° (用螺絲調整)
調整微波天線 上 / 下 +15° ~ +51° (3° / 格)
微波靈敏度調節 (電位器)
調整寬度 主動性紅外線 寬 / 窄 (用遮光板調整)
頻道 4頻道 (用指撥開關調整)
静止檢知時間 2秒 / 30秒 / 60秒 / ∞ (主動性紅外線3列)
監測模式 普通 / 雪 (用指撥開關調整)
門扇檢知 ON / OFF (用指撥開關調整)
方向偵測 ON / OFF (用指撥開關調整)
LED指示燈 待機 : 綠燈
偵測3列 : 紅燈
偵測2列 : 閃紅燈(低速)
偵測1列 : 閃紅燈(高速)
自我診斷錯誤 : 綠/紅燈交互閃爍(高速)
電源 AC/DC : 12 ~ 24V±10%
耗電量 AC12V : 最大2.5VA,AC24V : 最大2.5VA
DC12V : 最大150mA,DC24V : 最大80mA
輸出 紅外線 光繼電器非極性
電壓 : 最大48VDC  電流 : 最大300mA (阻抗負荷)
雷達 A形繼電器 DC50V 0.1A (阻抗負荷)
測試輸入 最大6mA @ 24VDC
關門延遲時間 紅外線 : 約0.5秒
微波 : 約1.5秒
反應速度 約0.1秒 ~ 0.2秒
使用溫度範圍 -20℃ ~ +60℃,(-4°F ~ +140°F)
使用溼度 低於80%
防水防塵等級 IP54
外型尺寸 265mm (W),60mm (H),43mm (D)
重量 約 260g (0.56 lbs)
顏色 S : 銀色,BL : 黑色
配件 配线, 安装螺丝(2本), 安装图, 说明书,遮光板
