3H-CH01
兼具動態及靜止檢知的自動門感應器
3H-CH01

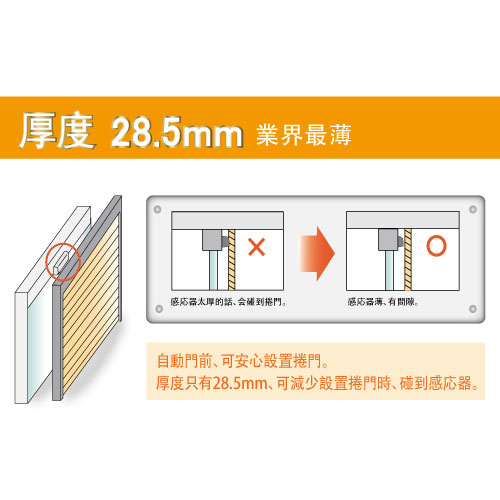

厚度28.5mm 業界最薄
主動式紅外線感應器

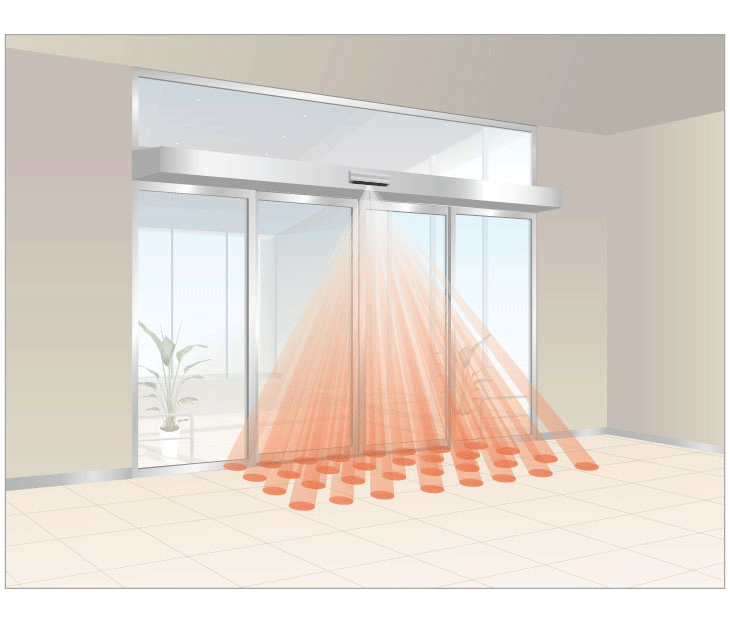

主動式紅外線感應器將紅外線射向地面再反射回來, 依反射量的變化,可檢知範圍內的人或物體。
推薦功能
安裝場所
特色
機能簡化
- 最基本的機能、設定簡単的門眉型感応器

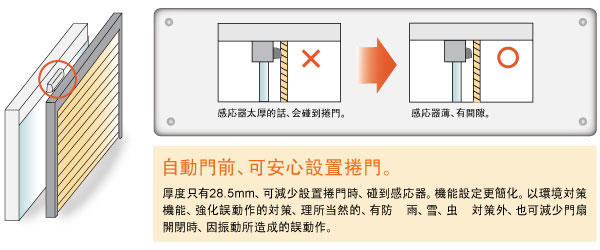

簡潔的機身
- 本体厚度只有28.5mm的簡潔機身
環境対策級別
- 可調整4段的環境対策級別
静止検知時間
- 有2秒・10秒・60秒・完全静止4段可変更

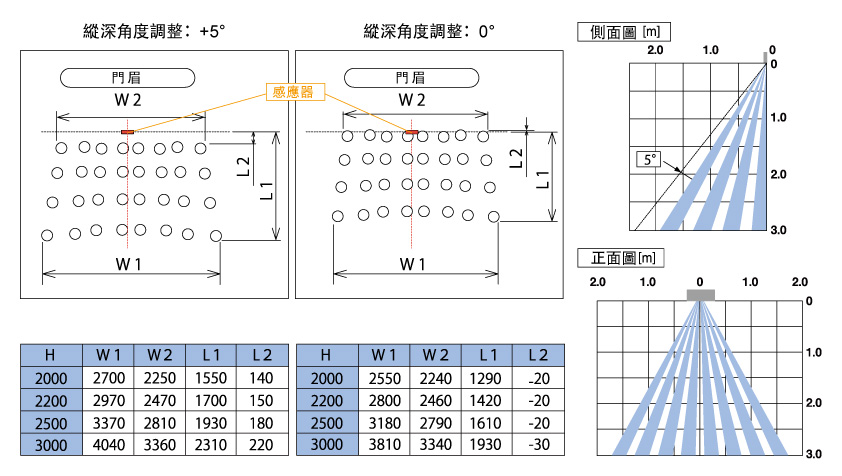

檢知範圍 [m(ft)]

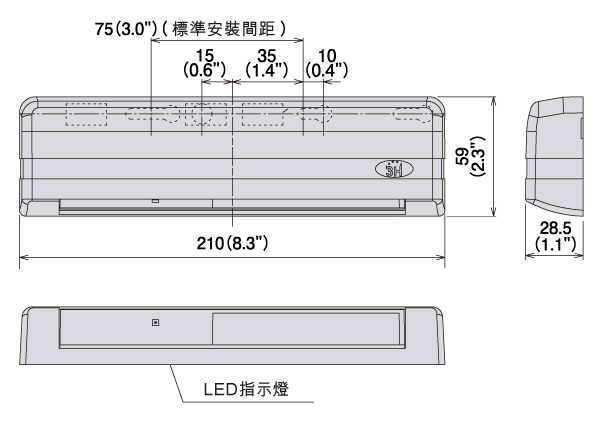

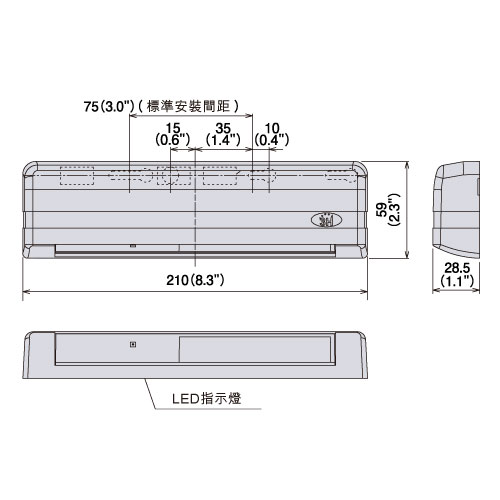

外型尺寸 [mm(inches")]
規格明細
您可以通過滾動查看整個圖。
感度調節可使用
| 品名 | 3H-CH01 主動式紅外線感應器 | |
|---|---|---|
| 檢知方法 | 紅外線主動偵測 | |
| 安裝高度 | 最大3.0m (9.84ft) | |
| 感度調節 | 可使用 | |
| 調整深度 | 角度 : 0° / +5° 列 : 1列 ~ 4列 |
|
| 調整寬度 | 寬 / 窄 (用遮光板調整) | |
| 頻道 | 4頻道 | |
| 静止檢知時間 | 2秒 / 10秒 / 60秒 / ∞ | |
| 環境対策 | 普通 / 級1 / 2 / 3 | |
| LED指示燈 | 待機 : 綠燈 偵測中 : 紅燈 偵測到門扇 : 橘燈 等待重置 : 閃橘燈(高速) |
|
| 電源 | AC/DC : 12 ~ 110V±10% 50/60Hz | |
| 耗電量 | AC100V : 最大2.4VA，AC24V : 最大1.7VA，AC12V : 最大1.7VA DC24V : 最大40mA，DC12V : 最大80mA |
|
| 輸出 | 無電圧 繼電器接點1a (N.O) DC50V 0.1A (阻抗負荷) |
|
| 關門延遲時間 | 約0.5秒 | |
| 使用溫度範圍 | -20℃ ~ +60℃，(-4°F ~ +140°F) | |
| 重量 | 約180g (0.40 lbs) | |
| 顏色 | S : 銀色，BL : 黑色 | |
| 配件 | 配線(1.5m)，控制器固定用螺絲(2本)，安裝圖，說明書 | |
