HR100
兼具主動性及安全性的通行者專用自動門感應器(單開關)
HR100
遠距離的自動門感應器，具有保護通行者安全的卓越功能
主動式紅外線感應器

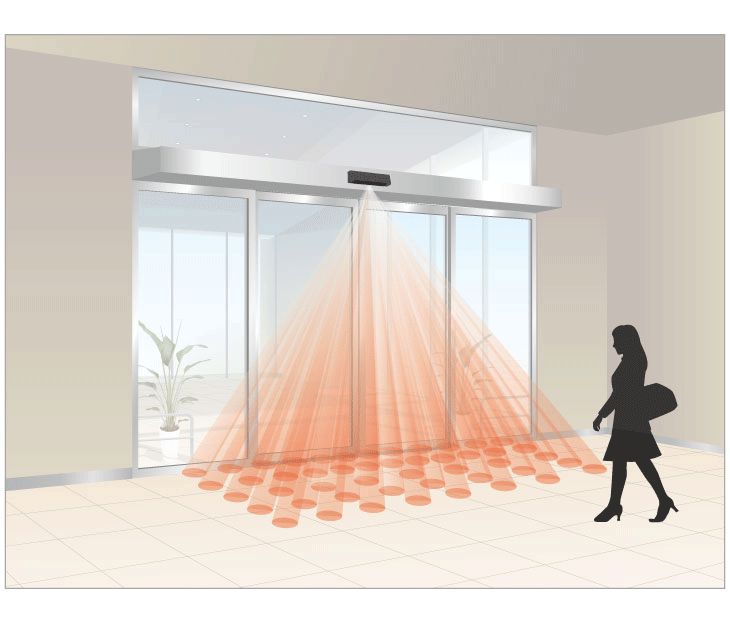

主動式紅外線感應器將紅外線射向地面再反射回來, 依反射量的變化,可檢知範圍內的人或物體。
推薦功能
安裝場所
特色
功能二合一的自動門感應器
- 可分別調整門扇的主動性以及通行者的安全檢知範圍，以達最佳使用效能
適時開門
- 距離門扇2公尺以內的檢知範圍即便是快速移動的通行者亦可立即偵測辨識
* 安裝高度為2.2公尺時
可減少安全光線的安裝
- 主動性及安全性由個別的繼電器輸出，故可排除安全光線的標準要求
* 依據門型及各國現行法令而異
加強通行者安全
- 感應器內建24個檢知點的紅外線光幕，更強化靠近門扇區域的安全性

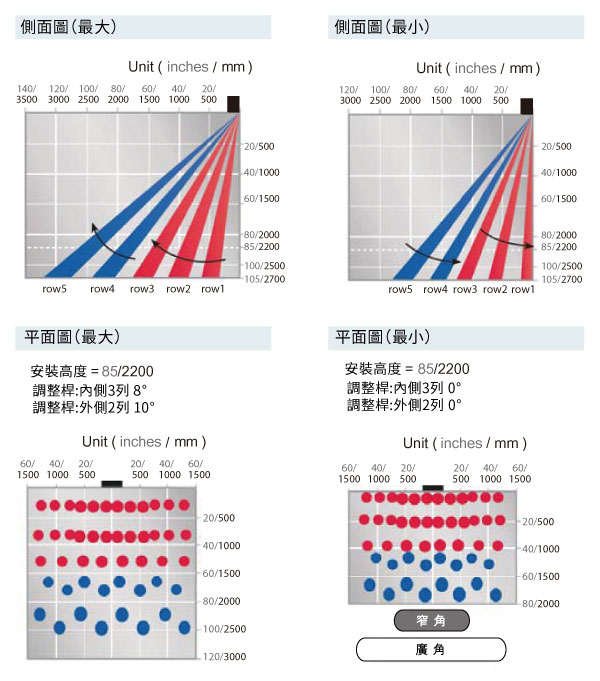

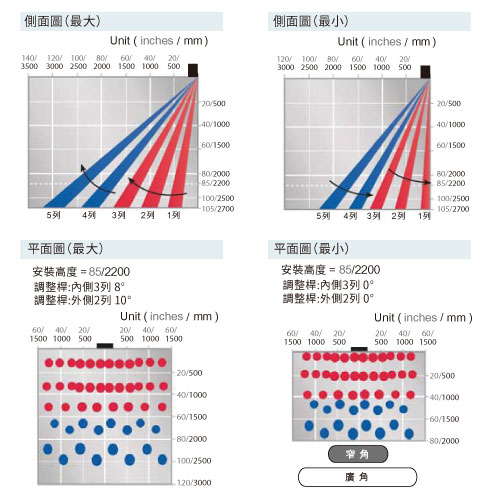

檢知範圍 [inches/mm]

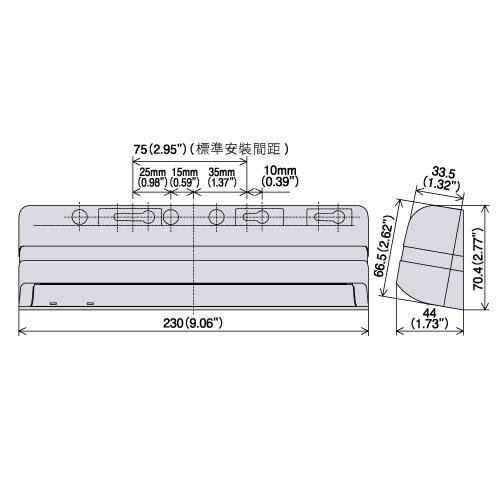

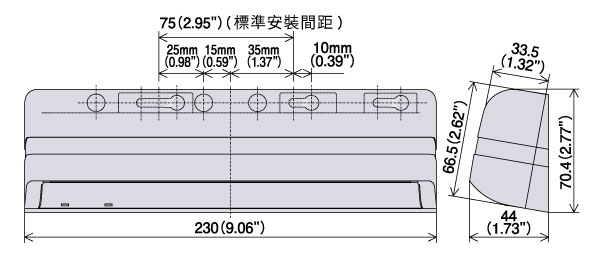

外型尺寸 [mm(inches")]
規格明細
您可以通過滾動查看整個圖。
| 品名 | HR100 (單開關) 兼具主動性及安全性的通行者專用自動門感應器 | |
|---|---|---|
| 檢知方法 | 紅外線主動偵測 | |
| 安裝高度 | 最大2.7m (9ft) | |
| 感度調節 | 可使用 (電位器) | |
| 調整深度 | 內3列 (0° ~ +8°) 外2列 (0° ~ +10°) 1 ~ 5列 (用指撥開關調整) |
|
| 調整寬度 | 內3列 (寬 / 窄) 外2列 (寬 / 窄) |
|
| 頻道 | 4頻道 (用指撥開關調整) | |
| 静止檢知時間 | 2秒 / 15秒 / 60秒 / ∞ (內3列) 2秒 / 15秒 (外2列) |
|
| 監測模式 | 普通 / 雪 (用指撥開關調整) | |
| LED指示燈 | 待機 : 綠燈 偵測中 : 紅燈 搜尋中 : 橘燈 |
|
| 電源 | AC/DC : 12 ~ 24V±10% | |
| 耗電量 | AC12V : 最大1.5VA，AC24V : 最大2.0VA DC12V : 最大80mA，DC24V : 最大50mA |
|
| 輸出 | 繼電器接點1c DC50V 0.1A (阻抗負荷) “故障保安”時繼電器啟動 |
|
| 關門延遲時間 | 約0.5秒 | |
| 使用溫度範圍 | -20℃ ~ +60℃，(-4°F ~ +140°F) | |
| 使用溼度 | 低於80% | |
| 防水防塵等級 | IP54 | |
| 外型尺寸 | 230mm (W)，70mm (H)，44mm (D) | |
| 重量 | 約250g (0.55 lbs) | |

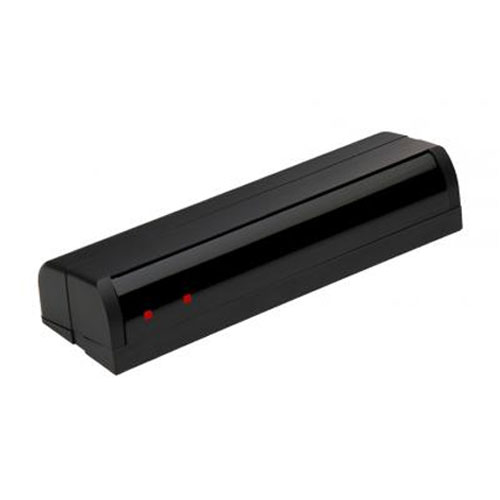

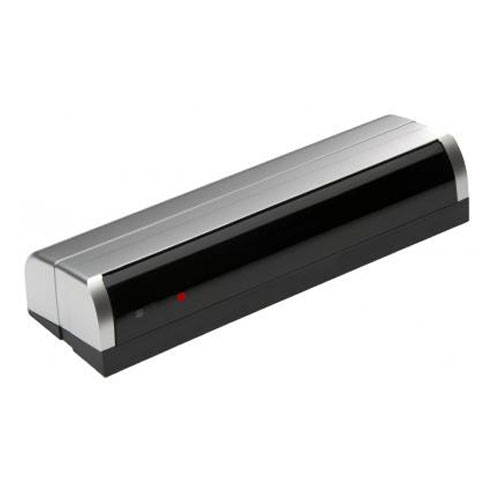

| 顏色 | S : 銀色，BL : 黑色 | |
| 配件 | 配線(2.5m), 安裝螺絲(2本), 安裝圖, 說明書 | |
選配
HA-120為HR100-CT內蔵安裝用固定架
需HA-120固定架，才可將HR100-CT內蔵在自動門橫樑底部。與横樑無違和感，造型時尚。
