HR400
兼具主動及安全的門眉型自動門感應器
HR400
具有多達60個檢知點的紅外線光幕且安裝高度可達4公尺，兼具主動及安全的門眉型自動門感應器

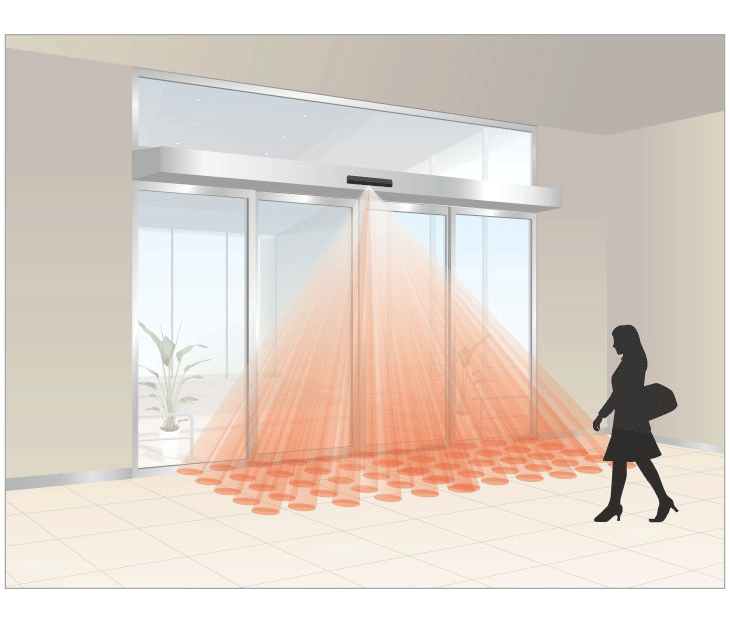

主動式紅外線感應器
主動式紅外線感應器將紅外線射向地面再反射回來, 依反射量的變化,可檢知範圍內的人或物體。
推薦功能
安裝場所
特色
通行者安全更強化
- 具備高性能的方向性偵測模式，可縮短開門時間以及減少用電量
多功能型
- 具有記憶門扇移動的特性且紅外線光幕的性能可檢知到門扇的內側，進而更加確保行進於不同方向的通行者安全
節能型的自動門感應器
安裝簡便
- HR400安裝時所需資訊皆已印製於感應器上

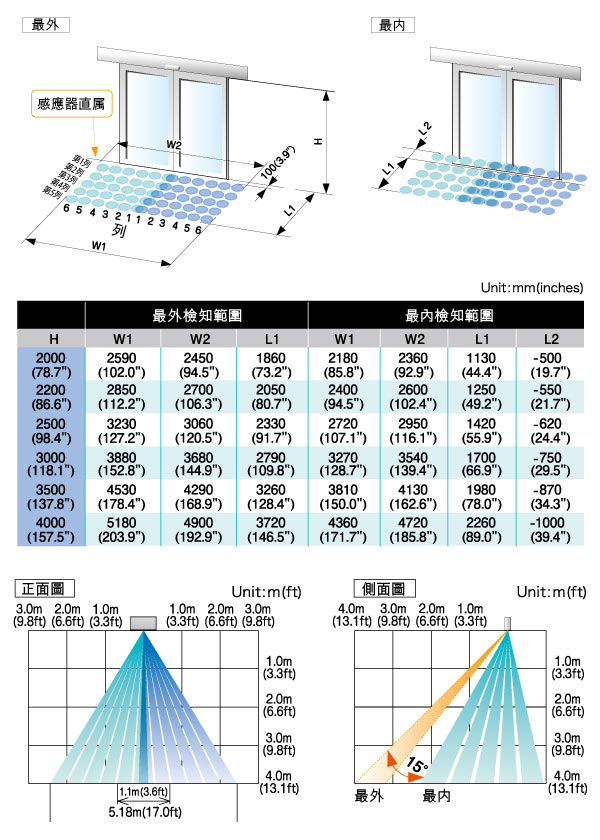

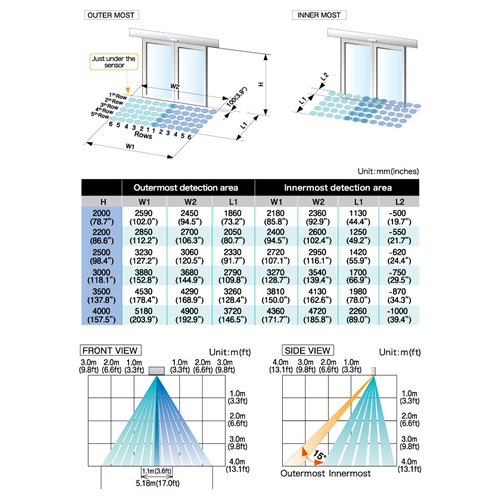

檢知範圍

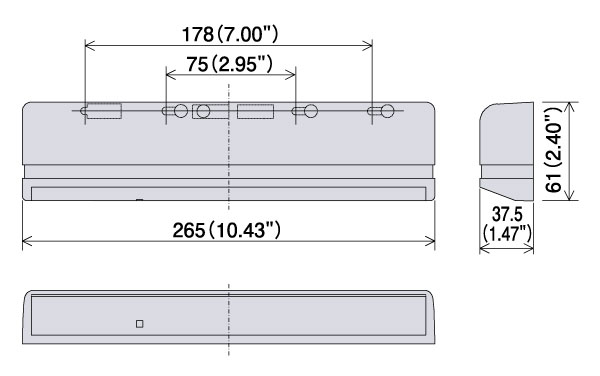

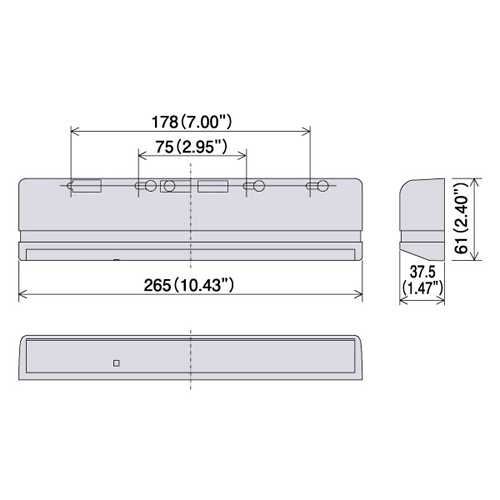

外型尺寸 [mm(inches")]
規格明細
您可以通過滾動查看整個圖。
| 品名 | HR400 兼具主動及安全的門眉型自動門感應器 | |
|---|---|---|
| 檢知方法 | 紅外線主動偵測 | |
| 安裝高度 | 最大4.0m (13.12ft) | |
| 感度調節 | 可使用 (電位器) | |
| 調整安裝高度 | 2m (6.6ft) ~ 2.5m (8.2ft) / 2.5m (8.2ft) ~ 3.0m (9.8ft) / 3.0m (9.8ft) ~ 3.5m (11.5ft) / 3.5m (11.5ft) ~ 4.0m (13.1ft) | |
| 調整深度 | 角度 : 0° ~ +15°(用螺絲調整) 設定偵測列數 : 5列 / 4列 / 3列 / 2列 (用指撥開關調整) |
|
| 調整寬度 | 設定偵測寬度 : 左&右 各6列 / 4列 / 2列 (左&右分別用指撥開關調整) 移動偵測寬度 : 左&右 各移動1列 (左&右各一個調節鈕) |
|
| 頻道 | 4頻道 (用指撥開關調整) | |
| 静止檢知時間 | 2秒 / 30秒 / 60秒 / ∞ | |
| 監測模式 | 普通 / 雪 (用指撥開關調整) | |
| 門扇檢知 | ON / OFF (用指撥開關調整) | |
| 方向偵測 | ON / OFF (用指撥開關調整) | |
| LED指示燈 | 待機 : 綠燈 門扇檢知中 : 閃綠燈 偵測中 : 紅燈 搜尋中 : 橘燈 指撥開關設定或感度變動 : 閃橘燈 自我診斷錯誤 : 綠/紅燈交互閃爍 |
|
| 電源 | AC/DC : 12 ~ 24V±10% | |
| 耗電量 | AC12V : 最大2.5VA，AC24V : 最大2.5VA DC12V : 最大140mA，DC24V : 最大65mA |
|
| 輸出 | 繼電器形式1C DC50V 0.1A (阻抗負荷) | |
| 關門延遲時間 | 約0.5秒 | |
| 反應速度 | 約0.1秒 | |
| 使用溫度範圍 | -20℃ ~ +60℃，(-4°F ~ +140°F) | |
| 使用溼度 | 低於80% | |
| 防水防塵等級 | IP54 (含底座時) | |
| 外型尺寸 | 265mm (W)，61mm (H)，37.5mm (D) | |
| 重量 | 約290g (0.64 lbs) | |

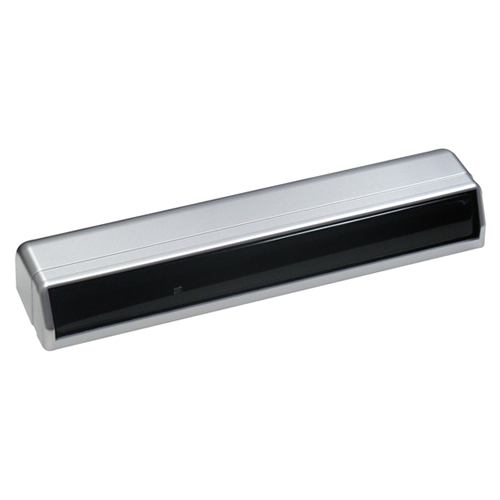

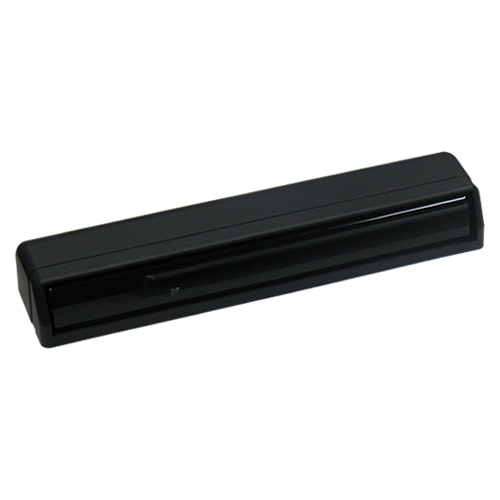

| 顏色 | S : 銀色，BL : 黑色 | |
| 配件 | 配線，安裝圖，說明書 | |
